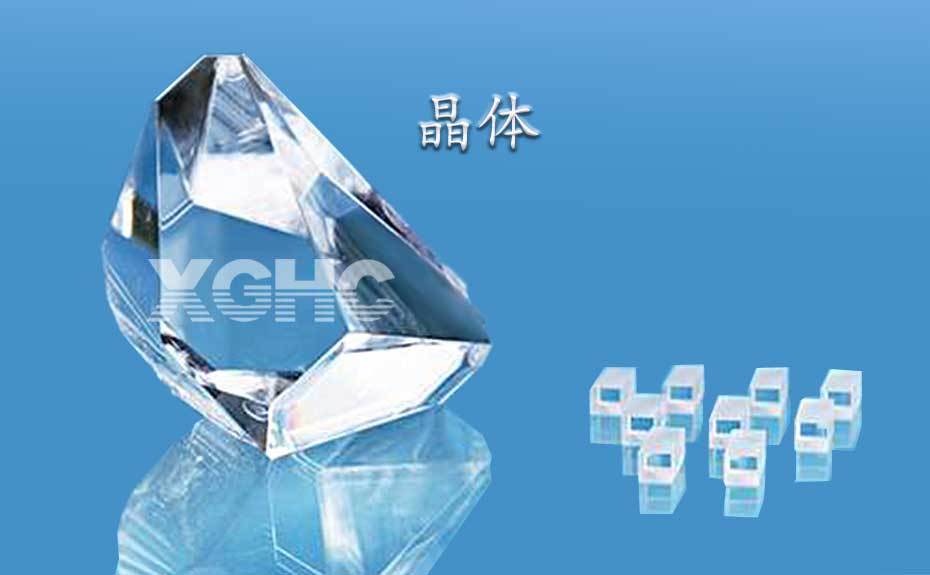

無源晶振就是一個晶體，必須要結合外圍電路構成一個振蕩器才能輸出特定頻率的信號，而這個振蕩器是需要提供電源的。像MCU可以用無源晶振是因?yàn)槠鋬?nèi)部集成有構成振蕩器的電路，晶體不好集成就只好外加。

無源晶振內部結構：

        1、無源晶振的底部，黃色部位是晶振的焊盤，根據焊盤的數量一般分為兩種：兩個或四個。

        2、無源晶振的基本結構分4部分：上蓋、導電膠、石英晶片、基座。

無源晶振（晶體諧振器）工作原理：

        在石英水晶片的兩邊鍍上電極，通過在兩電極上加一定的電壓，因?yàn)槭⒂袎弘娦?yīng)，電壓形成了，自然就會產生形變，從而給IC提供一個正弦波形。通過IC的內部整形和PLL電路后產生方波，然后輸入給下級電路。有源晶振就是把頻率部分和驅動PLL電路集成在IC外部，自成一體，直接輸出方波供下級電路使用。

無源晶振主要參數有：

        頻率溫度特性、頻率范圍、頻率穩定度、頻率老化率、輸出波形、標稱頻率、溫度頻差、調整頻差、基準溫度、工作溫度、溫度穩定性、負載電容、激勵電平。

頻率溫度特性

        在線路設計及晶振選型時，良好的頻率與溫度特性就是工程師主要的選擇考慮之一。根據使用環境的不同，還可基于溫度參數把石英晶體振蕩器分為不同等級，例如民、企、工、航天等級別，溫度范圍在-40℃~+150℃。所以無源晶振(石英晶體諧振器)石英晶體諧振器是具有其頻率隨溫度變化而變化的特性。頻率溫度特性的好壞一般用溫度頻差的大小表示。

頻率范圍

        頻率是石英晶振在電路上產生的，在頻率范圍內選擇晶體輸出頻率的標稱值。

頻率穩定度

        任何晶振，在工作期間，頻率不穩定是絕對的，只是程度不同而已。晶振的輸出頻率隨時間變化。影響頻率不穩定的因素：老化、飄移和短穩等。在恒定的環境條件下，測量振蕩器頻率時，振蕩器頻率和時間之間的關系，即其頻率偏移的速率。這種長期頻率漂移是由晶體元件和振蕩器電路元件的自身參數緩慢變化造成的?？捎靡?guī)定時限后的最大變化率或規定的時限內最大的總頻率變化來表示。晶體老化是因?yàn)樵谏a(chǎn)晶體的時候存在應力、污染物、殘留、結構工藝缺陷等問題。

輸出波形

        無源晶振輸出波形一般為正弦波。

標稱頻率

        指石英晶體諧振器元件規范中所指定的頻率，也即用戶在電路設計和元件選購時所希望的理想工作頻率。

溫度頻差

        在規定條件下，某溫度范圍內的工作頻率相對于基準溫度（25℃）時工作頻率的最大偏離值。

調整頻差

        在規定條件下，基準溫度（25℃）時的工作頻率相對于標稱頻率的最大偏離值。

頻率總頻差

        在規定條件下，工作溫度范圍內的工作頻率相對于標稱頻率的最大偏離值。

基準溫度

        測量石英晶體諧振器參數時指定的環境溫度。恒溫晶體諧振器一般為工作溫度范圍的中心點：非恒溫石英晶體諧振器為 25±3° C。

工作溫度

        能夠保證振蕩器輸出頻率及其它各種特性能滿足指標要求的溫度范圍（如-40℃~+85℃）。

溫度穩定性

        此參數實際上是表征了晶振的頻率溫度特性，在規定條件下，某溫度范圍內的工作頻率相對于基準溫度（25℃）時的工作頻率的最大偏值。

負載電容

        負載電容和諧振器共同決定振蕩器的工作頻率精度，從石英諧振器插腳兩端向振蕩電路方向看進出的全部有效電容為該振蕩器加給石英晶體諧振器的負載電容。

激勵電平

        輸入激勵功率的大小直接影響著晶振本身的性能，所以電路設計者一定要嚴格按照要求，在晶振規定的激勵功率內，輸入其所需功率，以便充分保障晶振的正常工作。
